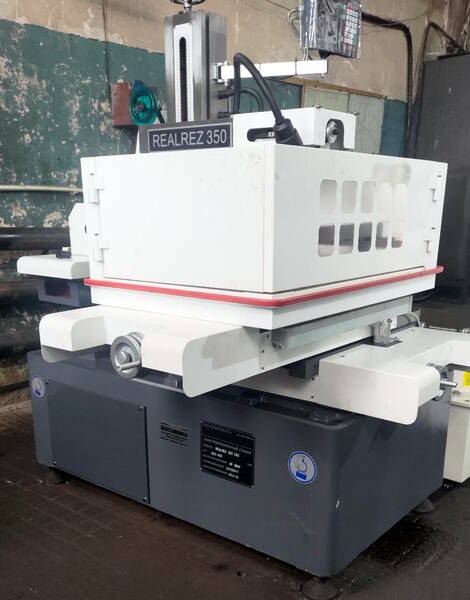

Электроэрозионный вырезной станок Realrez 350 + многопроходный контроллер
Электроэрозионный вырезной станок Realrez позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее.
Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала – электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки.
Станок поставляется с однопроходным процессором резки. Чистота поверхности детали при однопроходной резке составляет 2,0 Ra. Станок может комплектоваться многопроходным контроллером, что позволяет улучшить чистоту поверхности детали до 1,2 Ra.
Для точного позиционирования заготовки рабочий стол может быть укомплектован устройством УЦИ.
Базовая комплектация предусматривает угол наклона проволоки до ±3˚, наклон не фиксированный. Для вырезания конусов и угловой резки станок оборудуется отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку, угол наклона данной модели до ±15˚.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА СТАНКА:
- Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG.
- 17” LCD дисплей, удобный интерфейс на Windows XP.
- Обмен данными через USB, RS-232, Ethernet.
- 2-осевая обработка в базовой комплектации и возможность 4-осевой обработки для угловой резки и конических деталей.
- Угол наклона проволоки до ±15˚
- При вырезании заготовки на мониторе компьютера: графическое отображение процесса вырезания (контур детали), контроль скорости вырезания, производительности, отработавшее и оставшееся время.
- Возобновление обработки заготовки с места внезапной остановки при аварийном выключение или обрыве проволоки.
- Возможность обработки в прямом и обратном направлениях.
- Автоматическое отключение по завершению процесса вырезания детали.
Основные характеристики
| Размер рабочего стола | 470x720 | |
| Шероховатость | RA<2.0 | |
| Направляющие | стандартные | |
| Перемещение x-y | 350x450 | |
Технические характеристики
| Размер рабочего стола, мм | 470*720 | |
| Перемещение рабочего стола X-Y, мм | 350*450 | |
| Максимальная толщина резания, мм | 400 | |
| Стандартный угол наклона проволоки | ±3° | |
| Максимальный угол наклона проволоки (опция) | ±15° | |
| Скорость проволоки, м/с | 11,5 | |
| Максимальная нагрузка на стол, кг | 400 | |
| Диаметр проволоки, мм | 0,1-0,2 | |
| Импульс перемещения рабочего стола, мм | 0,001 | |
| Тип двигателя перемотки проволоки | Многофазный | |
| Рабочая точность | Согласно стандарту GB7926-2005 | |
| Источник питания | 50 Гц, 380 В | |
| Рабочая жидкость | Эмульсия мыла, Эмульгированная мазь, Эмульгированное масло + очищенная вода | |
| Максимальная скорость резания, мм2/мин | 180 | |
| Точность обработки, мм | 0.015 | |
| Шероховатость поверхности при резании, ra | <2.0 | |
| Потребляемая мощность, кВт | 1.8 | |
| Перемещение X-Y | 350x450 | |
Габаритные размеры
| Вес Cormak Realrez 350 станка, кг | 1320 | |
| Габариты, мм | 1550*1150*1750 | |
| Размер рабочего стола | 470x720 | |
КОМПЛЕКТАЦИЯ ВКЛЮЧАЕТ:
- Современная модель ЧПУ контроллера
- ПК с предустановленными программами AutoCAD и AutoCut
- Пульт управления станком для простого операционирования
- Преобразователь для стабильного электрического разряда, ролики, токосъемники
- Централизованная система смазки
- Насос СОЖ с системой фильтрации.
- УЦИ (устройства цифровой индикации) требуется для точного позиционирования заготовки
- Система автонатяжения проволоки
- Установочные опоры
- Многофункциональные, среднескоростные функции резки
- Комплект инструмента и оснастки
- Инструкция на русском языке
