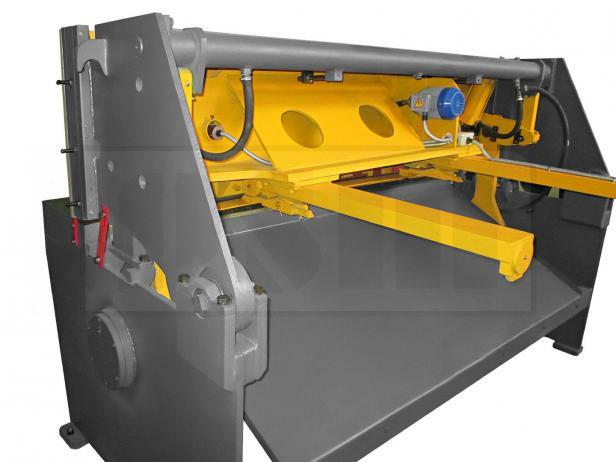

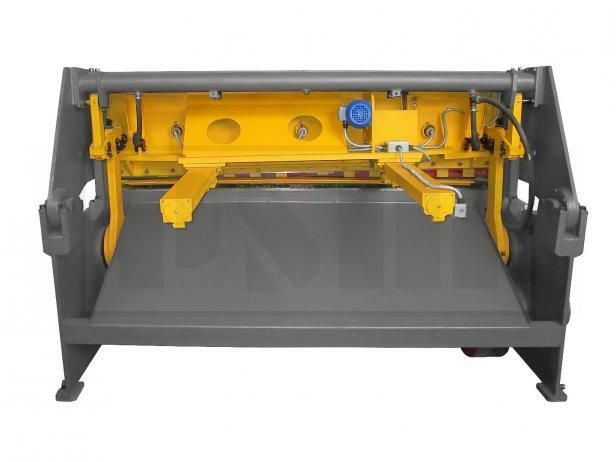

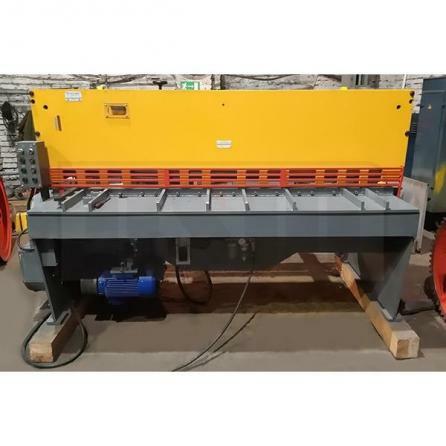

Ножницы гильотинные пневмомеханические Н3418А

Толщина, мм | 6.3 |
Длина рубки, мм | 3150 |
Мощность, кВт | 23.6 |
Масса, кг | 6200 |
Ножницы гильотинные пневмомеханические Н3418А - это надежное и эффективное оборудование, которое предназначено для производства высококачественных резов различных материалов. Они отличаются высокой точностью и производительностью, что делает их идеальным выбором для промышленных предприятий.
Ножницы гильотинные пневмомеханические Н3418А подходят для использования в различных отраслях, включая металлообработку, автомобильное производство, строительство и многие другие. Они позволяют быстро и качественно резать металлические листы, пластик, карточку и другие материалы.
Не упустите возможность приобрести надежное оборудование для вашего производства! Закажите ножницы гильотинные пневмомеханические Н3418А прямо сейчас и убедитесь в их высоком качестве и эффективности.
Ножницы гильотинные пневмомеханические Н3418А с наклонным ножом и автоматической регулировкой зазора между ножами, предназначены для резки листового металла с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа и усилия прижима, пропорционального усилию реза.
Особенности станка Н3418А
![]() |
Толстая сталь рамы Для прочности и надежности станка используется толстая листовая сталь. |
![]() |
Долгий срок службы Рубочные ножи выполнены из высококачественной стали, что обуславливает их износостойкость и обеспечивает долгий срок службы. |
![]() |
Простое управление Интерфейс панели управления станка разработан для максимально легкого освоения. |
![]() |
Мощный двигатель Надежный и производительный двигатель обеспечивает стабильную и продолжительную работу. |
Преимущества ножниц гильотинных пневмомеханических Н3418А:
- Пневматический привод для высокой скорости и точности реза
- Механическое управление для удобства использования
- Высококачественные лезвия для идеального реза
- Прочная конструкция для длительного срока службы
Технические характеристики гильотинных ножниц Н3418А
Характеристика | Н3418А |
Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм) | 6,3 мм |
Ширина металла | 3150 мм |
Ширина полосы, отрезаемой по заднему упору | 700 мм |
Угол наклона подвижного ножа | 1°30" |
Усилие реза | 175 кН |
Усилие прижима | 88,5 кН |
Частота ходов ножа | 60 мин-1 |
Суммарная мощность электродвигателей главного привода | 23,6 кВт |
Частота оборотов электродвигателей главного привода | 1380 мин-1 |
Мощность электродвигателя привода заднего упора | 0,37 кВт |
Частота оборотов электродвигателя привода заднего упора | 1365 мин-1 |
Напряжение сети | 380 В |
Частота тока | 50 Гц |
Габаритные размеры | 4000х2200х1700 мм |
Масса Н3418А | 6200 кг |

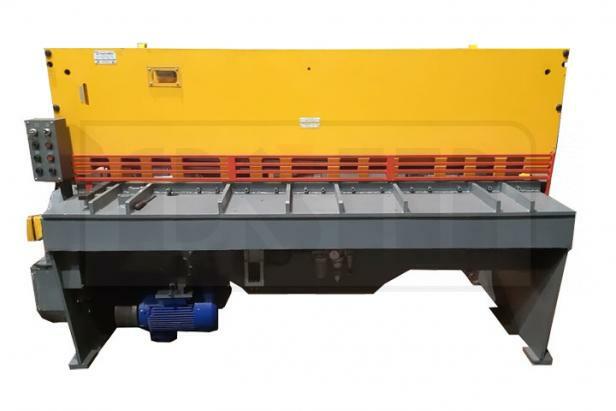

Общий вид частей ножниц гильотинных, кривошипных НК3418
- Станина:
Все сборочные единицы и агрегаты ножниц НК3418 смонтированы на станине, представляющей из себя сварную раму, состоящую из боковых стоек, стола, траверсы. В расточках станины устанавливается на подшипниках качения эксцентриковый вал. На валу установлены шатуны. На столе станины установлены неподвижные ножи. - Привод:
Привод ножниц НК3418 смонтирован на траверсе станины и состоит из подмоторной плиты, на которую крепится электродвигатель. На валу электродвигателя посажен шкив. Подмоторная плита шарнирно закреплена на плите. Натяжение ремней производится винтом и гайками. - Редуктор:
Редуктор ножниц НК3418 предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу. Редуктор крепится к станине. На валу установлена шестерня. На фланце установлен кулачок, на кронштейнах установлен ВПК - Установка муфты-тормоза:
Муфта-тормоз ножниц НК3418 установлена на валу редуктора. Ведущие диски муфты соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины. - Механизм реза:
Механизм реза ножниц НК3418 совершает качательное движение и производит рез. Механизм реза смонтирован в проушинах станины на эксцентриковых осях. Эксцентриковые оси позволяют производить регулировку зазора между ножами. Механизм реза состоит из прижимной балки, ножевой балки, стоек. Ножевая балка перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Для возврата прижимной балки в верхнее положение служат винтовые упоры. Внизу на ножевой балке крепятся ножи. - Упор задний:
Устанавливается с тыльной стороны ножевой балки ножниц НК3418 в кронштейнах. Упор состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется. При резке полосы шириной более 700 мм задний упор снимается. - Пневмооборудование
- Головка воздухоподводящая:
Воздухоподводящая головка ножниц НК3418 состоит из стакана, прикрепленного к муфте-тормозу и вращающимся вместе с муфтой. В стакан установлен на подшипниках качения штуцер. На конце штуцера имеется резьба для крепления шланга подвода воздуха. - Решетка
- Устройство для удержания ножевой балки
- Освещение линии реза
- Педаль электрическая
- Пульт управления
- Шкаф
- Размещение электроаппаратов в шкафу
Комплект поставки ножниц гильотинных, кривошипных НК3418
- Ножницы гильотинные НК3418 в сборе.
- НК3418-00-001РЭ Руководство по эксплуатации ножниц НК3418
Устройство и принцип работы ножниц гильотинных, кривошипных НК3418
Расположение органов управления ножниц НК3418
- Пуск
- Освещение линии реза
- Рабочий ход
- Стоп рабочего хода
- Общий стоп
Кинематическая схема ножниц гильотинных, кривошипных НК3418
Главный привод ножниц НК3418 состоит из электродвигателя 1 (М1), на валу которого сидит шкив 2, связанный клиноременной передачей с маховиком 3. муфта-тормоз 4 передает вращение маховика на редуктор. Маховик установлен на валу I. На другом конце вала I посажена шестерня 5.
Шестерня 5 передает вращение зубчатому колесу 6. Колесо 6 закреплено на одном валу с шестерней 7. Шестерня 7 передает вращение зубчатому колесу 8, которое связано с эксцентриковым валом II. На эксцентриковом валу смонтированы шатуны 9, через рычаги 10, 11 взаимодействующие с прижимной балкой 12 и ножевой балкой 13. Ножевая балка смонтирована в направляющих прижимной балки. Рычаги 10, 11 совместно с прижимной балкой 12 и ножевой балкой 13 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях 14.
Схема пневматическая НК 3418
Воздух из заводской пневмосети поступает в пневмоблок А1, где происходит подготовка воздуха и подача в пневмосеть станка под определенным давлением. Давление настройки 0,45 МПа. От пневмоблока воздух поступает в пневмораспределитель А2. От пневмораспределителя А2 воздух подается на муфту-тормоз. С пневмоблока воздух подается на два уравновешивателя
Схема смазки ножниц гильотинных, кривошипных НК3418
№ точек рис. 4 |
Объект смазки |
Смазочный материал |
Способ смазки |
Периодичность смазки |
Расход смазочного материала |
1; 2 |
Направляющие ножевой балки |
ЦИАТИМ-203 ГОСТ 8773-73 |
Шприцевание |
1 раз в смену |
Постоянная |
3; 4 |
Эксцентриковые втулки шатунов |
||||
5; 6 |
Пальцы шатунов |
||||
7; 8 |
Пальцы рычагов ножевой балки |
||||
9; 10 |
Подшипники качения |
|
Шприцевание
Шприцевание |
1 раз в 6 мес. |
По потребности |
11...14 |
Втулки рычагов механизма реза |
1 раз в 3 мес. |
|||
15...17 |
Подшипники уравновешивателей и маховика |
||||
18, 19 |
Рейки заднего упора |
1 раз в смену |
|||
20 |
Полости редукторов главного привода |
Масло И-20А ГОСТ 20779-88 |
Слив
Залив |
1 раз в 6 мес. |
