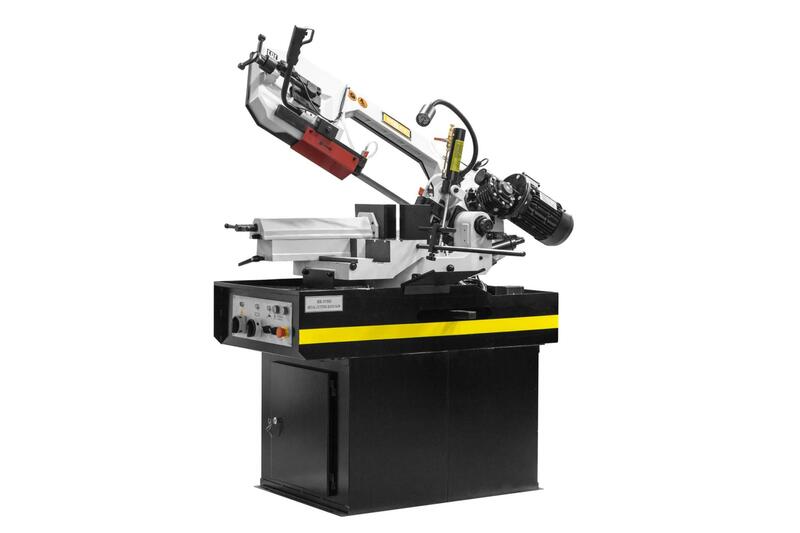

Станок ленточнопильный Stalex BS-315G

Код товара: 1566

Под заказ

5.0 (голосов 333 / просмотров 682)

8 495 646 13 16

info@dvt-spb.ru

Расчет доставки

Производитель: Stalex (Россия)

Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера.

Макс.размер Ø, мм	230
Макс. размер ☐, мм	315х170
Поворот °	90°/-45°/ 45°/ 60°
Мощность, кВт	1.1
Масса, кг	390

Описание
Характеристики
Файлы
Отзывы
Доставка
Видео

Описание товара

Станок ленточнопильный Stalex BS-315G - надежное и высокоточное оборудование для резки металлических изделий. Этот станок позволяет производить резку под углом до 45 градусов, обеспечивая высокую точность и качество реза.

Преимущества

Мощный двигатель обеспечивает высокую производительность
Возможность резки под различными углами для разнообразных задач
Простая и удобная система управления для оперативной работы
Надежная конструкция для долговечности и надежности в эксплуатации

Особенности

Максимальный диаметр реза: 315 мм
Мощность двигателя: 2 кВт
Скорость ленты: 40-80 м/мин
Вес станка: 150 кг

Назначение

Станок ленточнопильный Stalex BS-315G идеально подходит для производственных предприятий, мастерских и других организаций, занимающихся обработкой металла.

Сферы применения

Машиностроение
Строительство
Металлообработка
Производство металлических конструкций

Станок ленточнопильный Stalex BS-315G Видео работы №1

Ленточнопильный полуавтоматический станок по металлу Stalex BS-315G позволяет делать распилы заготовок диаметром до 250 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение.

Модель станка Stalex BS-315G имеет возможность поворота корпуса пилы в обе стороны от -45° до +60°, с шагом 1°.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы.

Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Преимущества станка Stalex BS-315G

Пила вращается в обе стороны от - 45 до + 60 градусов, с шагом 1°;
Опускание пилы происходит в автоматическом режиме под собственным весом и регулируется с помощью гидроцилиндра;
Станок BS-315G управляется трёхфазным двухскоростным двигателем, с двойными обмотками;
Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
Натяжение ленты осуществляется автоматически с помощью электромеханического устройства натяжения;
Термозащита электродвигателя;
Система смазки и охлаждения полотна;
Тиски механические с возможностью быстрого зажима заготовок;
Станок BS-315G имеет червячную передачу редуктора;
Упор для ограничения длины отрезаемой заготовки до 600мм;
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна.

Технические характеристики ленточнопильного станка Stalex BS-315G
Характеристика	Значение
	-45°	90°	+45°	+60°
Максимальное сечение круглого профиля, мм	210	230	210	130
Максимальное сечение квадратного профиля, мм	210х170	315х170	210х170	130х130
Мощность двигателя, кВт	0,75/1,1 (3-х фазный)
Скорость резания, м/мин	40, 80 (50 Гц)
Размер полотна, мм	27х0,9х2825
Привод	Зубчатый
Габариты станка (ДхШхВ), мм	1630х870х970 - пила 720х560х600 - стойка
Масса BS-315GD нетто/брутто, кг	350/390

Особенности Stalex BS-315G

	Простое управление Панель управления отличается наглядным и лаконичным исполнением, что обеспечивает простоту эксплуатации станка.
	Встроенная система охлаждения Станок оснащен системой подачи охлаждающей жидкости в рабочую зону, что снимает тепловые нагрузки с пильного полотна, продлевая его срок службы.
	Удобство в обслуживании Доступ к внутренним узлам станка удобно осуществляется через специальную дверцу в станине, закрывающуюся на замок.
	Устойчивое положение Широкое опорное основание гарантирует устойчивое положение ленточнопильного станка Stalex BS-315G 388122 во время эксплуатации.

Комплектация

Станок Stalex BS-315G
Инструкция
Полотно 27мм
Упаковка.

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Процесс пиления:

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Стандартная комплектация для Stalex BS-315GD:

Поворотный стол с возможность поворота -45°…0°…+45°…+60?
Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски механические с ручным зажимом
Скорость вращения пилы, фиксированная 40, 80 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42

Основные элементы cтанка Stalex BS-315GD:

Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)

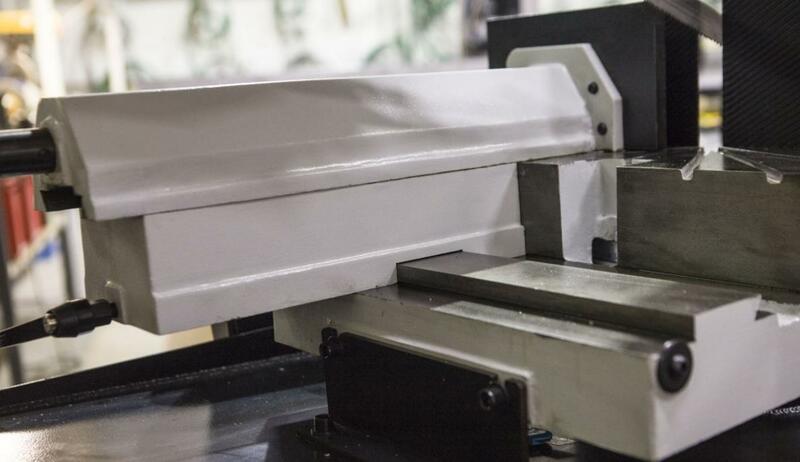

Тиски механические с ручным зажимом
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Особенности Stalex BS-315GD

	Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

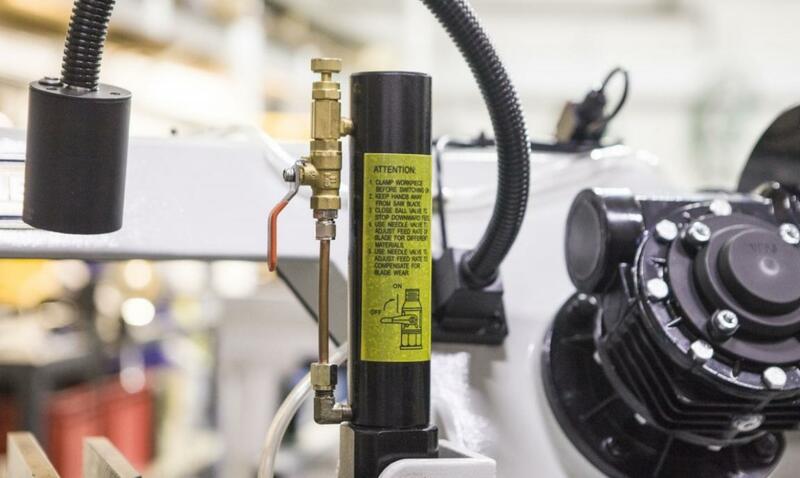

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

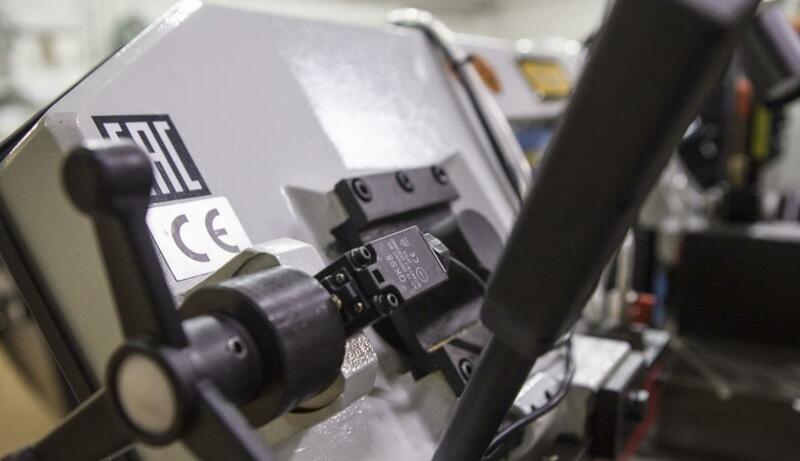

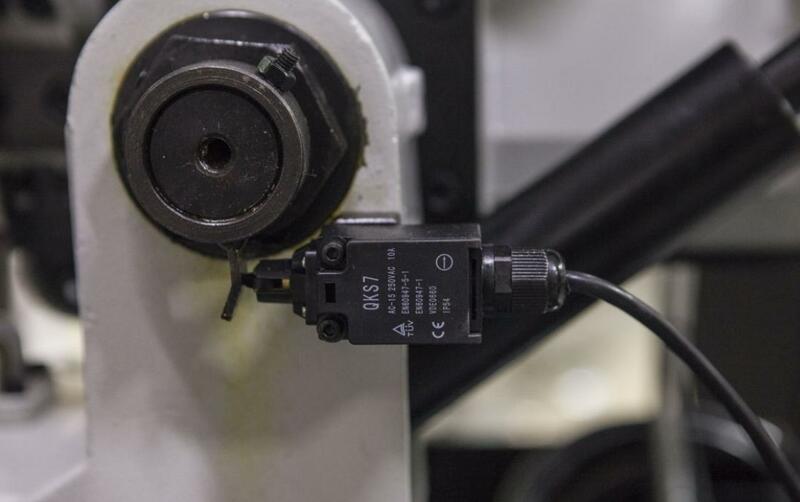

	Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.

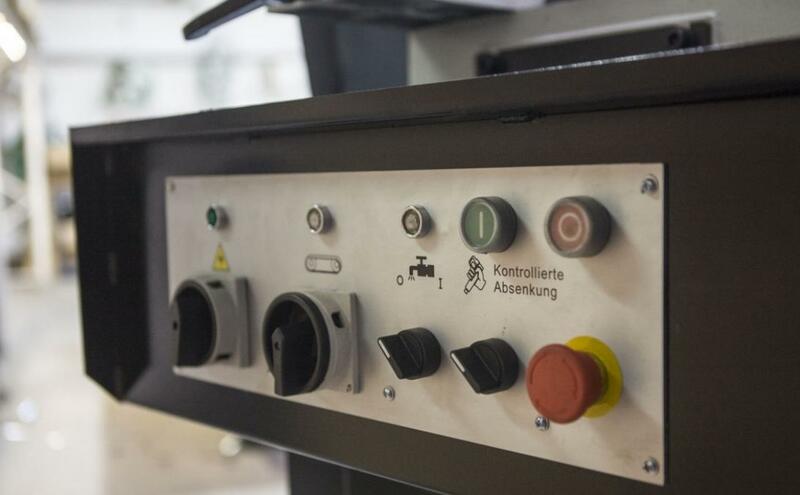

	Панель управления

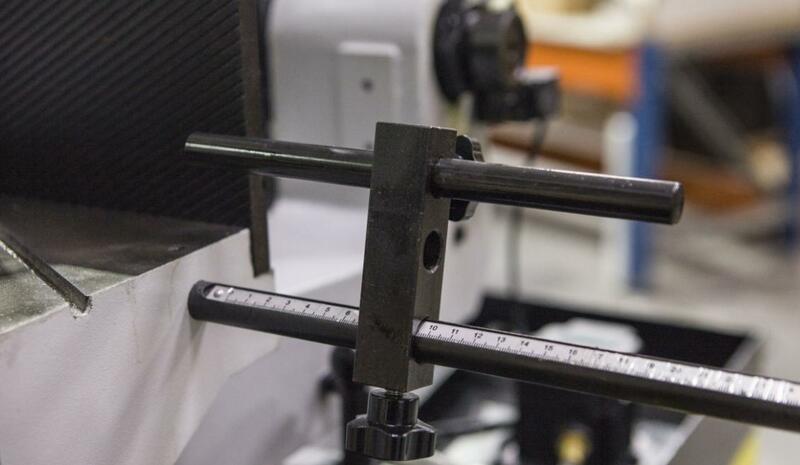

	Мерный упор 500 мм
	Жёсткая литая рама станка гасит вибрации

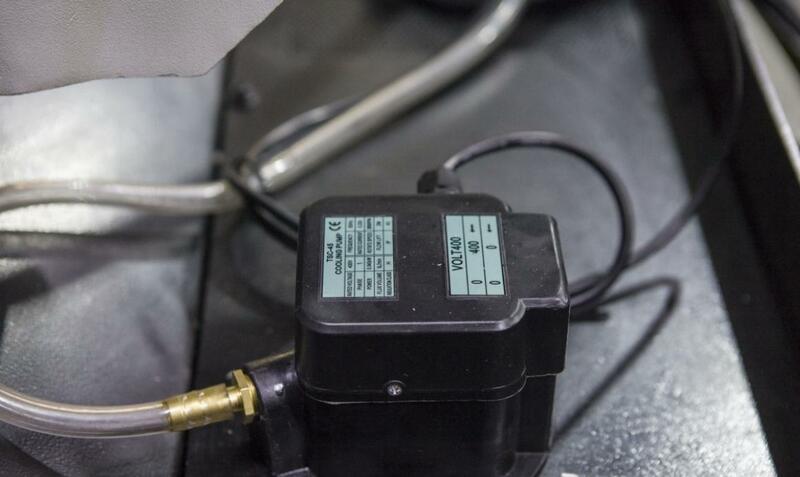

	Помпа для подачи СОЖ

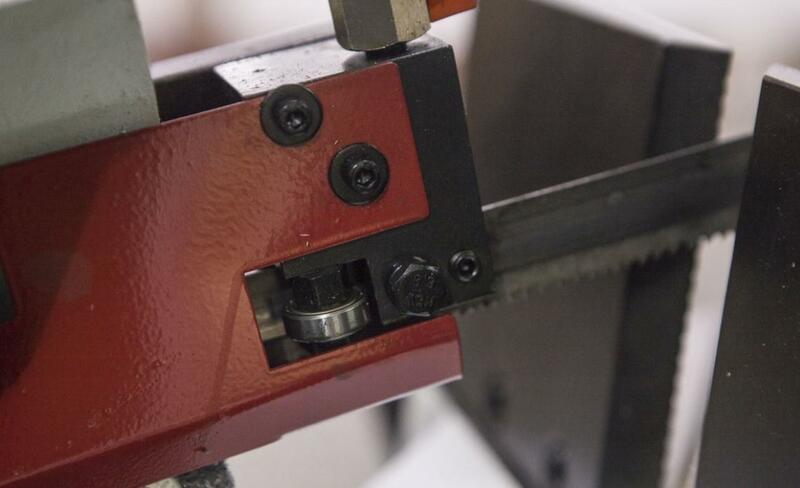

	Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания.

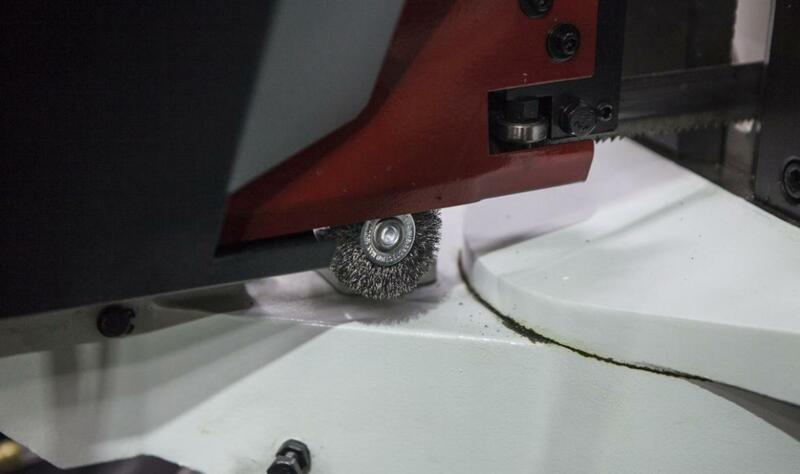

	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.

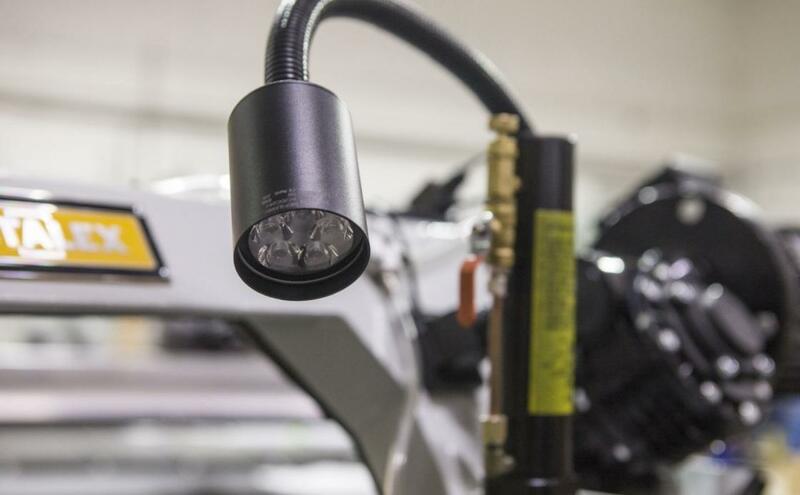

	Лампа освещения в стандартной комплектации
	Механическое натяжение полотна

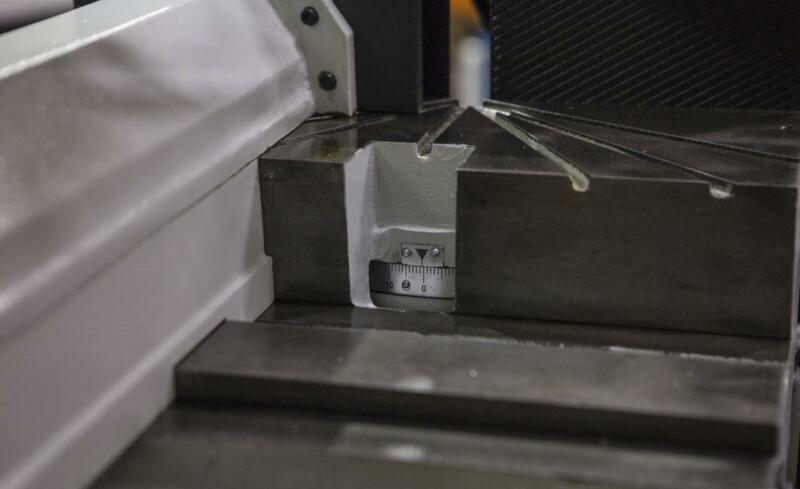

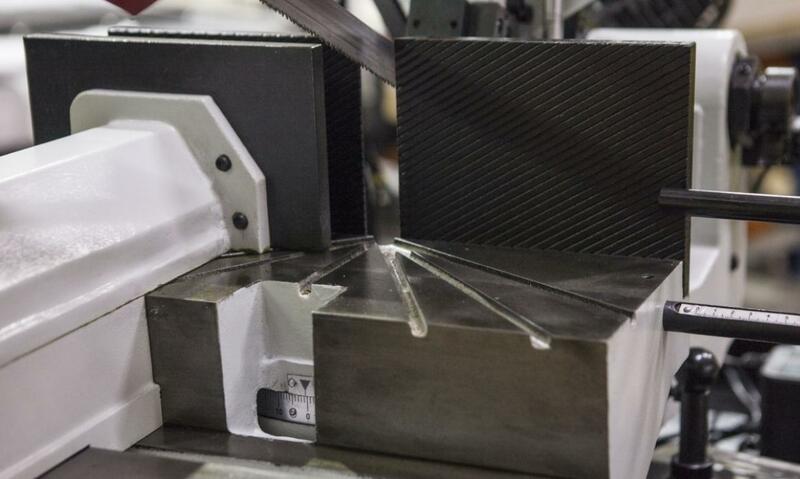

	Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60? по шкале.
	Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный)
	В стандартной комплектации – лоток для приёма коротких заготовок.
