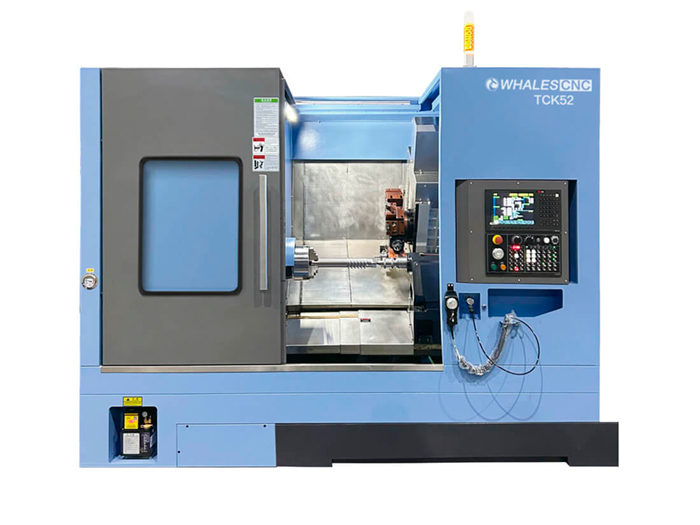

Токарный станок с наклонной станиной FABTEC TCK52DYS/500 с приводным инструментом, осью Y и контршпинделем

• Токарный обрабатывающий центр TCK52DYS - это высокоскоростной многофункциональный токарно-фрезерный обрабатывающий центр нового поколения с приводным инструментом, с осью Y и контршпинделем для комплексной тяжелой токарной и фрезерной обработки деталей сложной конфигурации в условиях серийного производства;

• Инновационная система ЧПУ Syntec-22TB идеально подходит для управления обработкой деталей сложной формы и проста в освоении и работе. Опционально может быть оснащен стойками FANUC 0i-TF, Siemens 828D, HNC 818Di, GSK988TA, KND;

• Станок специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий. Большое рабочее пространство позволяет удобно разместить дополнительные приспособления и устройства автоматической загрузки/выгрузки заготовок. Станок оснащен системой самодиагностики, перегрузочными и защитными устройствами и приспособлен для длительной непрерывной работы, в том числе в составе производственных линий;

• Компактная, близкая к монолитной, конструкция с высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов. Высокоскоростной прецизионный шпиндель 3500 об/мин установлен на прецизионные подшипники. Циркуляционная система смазки шпиндельной бабки. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей;

• Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений. Жесткая вибростойкая станина с углом наклона 30° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна. Высокоскоростные линейные направляющие качения ТНК с максимальной скоростью перемещений 24 м/мин;

• Высокоточные шлифованные шариковые винты ТНК с предварительным натягом класса точности P. Шариковые винты установлены на опоры с прецизионными подшипниками и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 мм. Высокоскоростной приводной сменщик инструмента револьверного типа стандарта BMT55 на 12 инструментов, с большим выбором приводных инструментальных блоков;

• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать агрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента. Гидравлическая задняя бабка управляемая станком. Система подачи СОЖ с рециркуляцией. Автоматическая импульсная система смазки направляющих и ходовых винтов. Высокопроизводительный ленточный конвейер для удаления стружки с выводом назад или в бок. Полностью закрытая рабочая зона с защитными устройствами.

• Предназначен для обработки заготовок из стали, цветных металлов и прочих сплавов в аэрокосмической, автомобильной, подшипниковой промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе. Позволяет полноценно заменить группу из токарного, фрезерного, зубофрезерного и зубодолбежного станка при большинстве конфигураций деталей и наличии необходимых дополнительных комплектующих к станку. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
