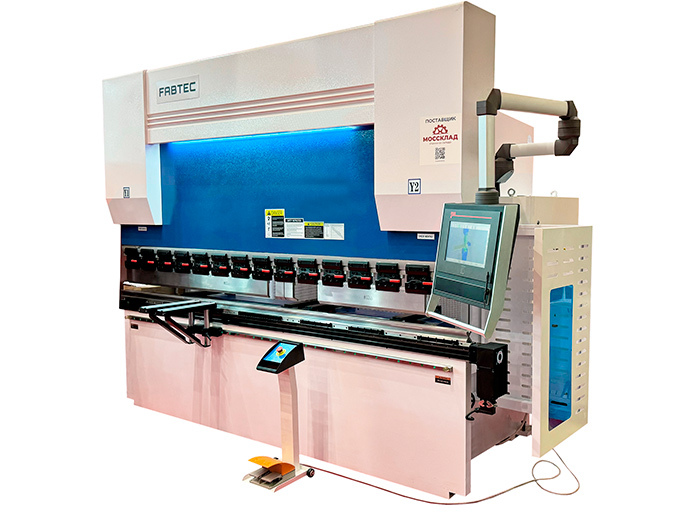

Вертикальный листогибочный пресс FABTEC CNC-PBA 160х3200 с контроллером ESA630
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• Вертикальный листогибочный пресс FABTEC CNC-PBA 160х3200 с контроллером ESA630 применяется для гибки металлических заготовок с усилием до 125 тонн и рабочей длиной до 3200 мм;
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI (Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность позиционирования ползуна 0.01 мм;
• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka (с защитой от перегрузки)
• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ.
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки.
Стандартная комплектация станка:
- Система управления: ЧПУ ESA 630 (на кронштейне)
- Гидравлическая система: REXORTH
- Вертикальные линейки: GIVI
- Электронные компоненты: SCHNEIDER
- Уплотнительные резинки (прокладки): производство США
- Гидравлический масляный насос: SUNNY производство США
- Главный мотор: SIEMENS
- Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
- Линейная направляющая с ШВП

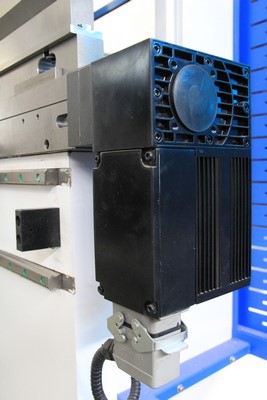

- Сервомоторы INOVANCE
- Быстросъемные системы крепления верхнего инструмента
- Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
- Количество пальцевых блоков на заднем упоре – 3 шт.
- Передние опоры для подачи листа 2 шт.
- Защитное ограждение – боковое и заднее
- Переносная педаль с кнопкой экстренного отключения
 |
 |
|
|

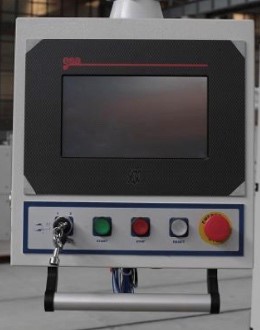

Контроллер ESA 630 (сенсорный TFT экран 10 ") управление по осям 4 + 1, Y1+Y2+X+R + VХарактеристики системы ЧПУ: Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном. Графическое программирование высокого уровня с интуитивно понятным интерфейсом. Прямое управление любым типом сервоклапанов без необходимости использования внешних усилителей. Может управлять максимум четырьмя осями в любой комбинации, включая электрические тормоза и работу нескольких станков в тандемном исполнении. • Цветной графический 10-дюймовый дисплей с разрешением 1024x600 пикселей |
 |

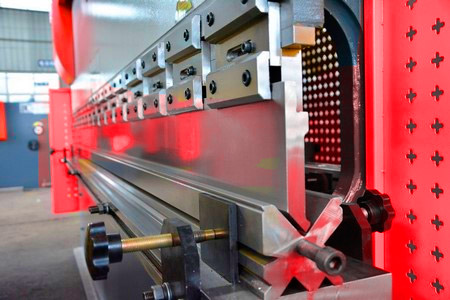

T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа |
|
|

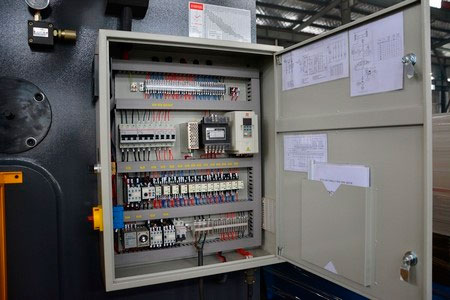

ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider |
 |

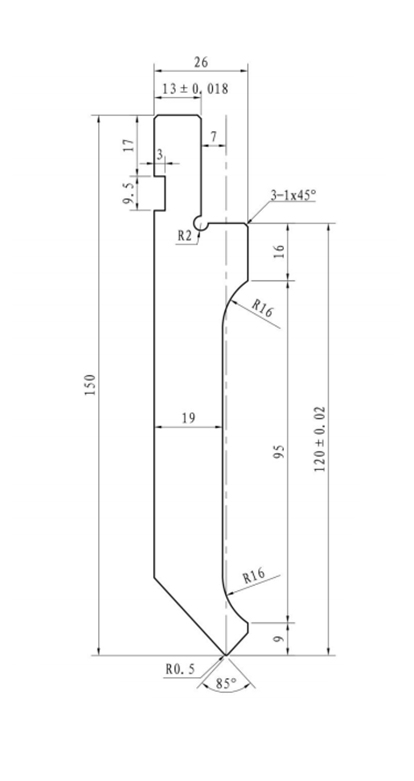

Стандартные матрица и пуансонВерхний инструмент (пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (матрица) – 4-х сторонняя многоручьевая матрица. |
|
  |

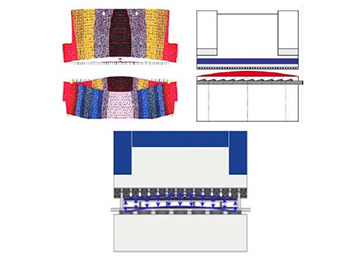

Моторизированная система бомбирования (прогиба) столаОбеспечивает автоматическую компенсацию деформаций стола, вызванных приложением сил во время гибки. Это позволяет поддерживать высокую точность обработки и стабильное качество продукции, минимизируя необходимость ручных корректировок. Данная система улучшает воспроизводимость результатов, повышает эффективность производственного процесса и снижает риск брака |
 |

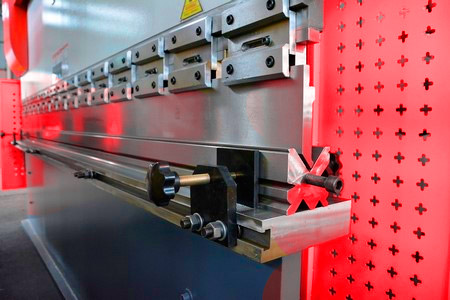

Задний упор с автоматическим перемещениемОсь Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)
|
|
|

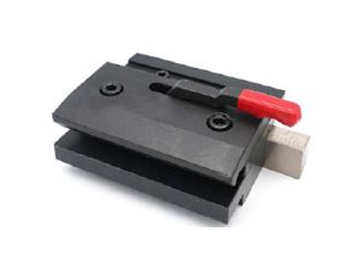

Система крепления верхнего инструментаБыстросъемная система крепления верхнего инструмента обеспечивает значительное сокращение времени на смену инструментов, повышает производительность и точность операций, улучшает безопасность работы операторов и снижает эксплуатационные расходы |
|
|
Оптические линейки GIVI (Италия)Точность 0.01 мм |
|
|

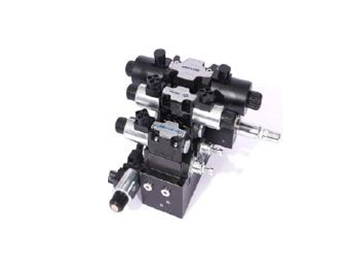

Гидравлические клапанаHoerbirger (Германия) |
|
|

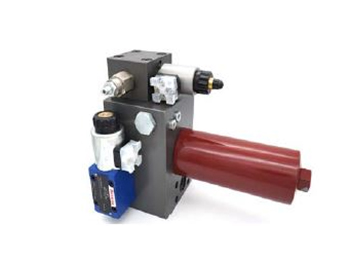

Гидравлическая системаBosch Rexroth (Германия) |
 |

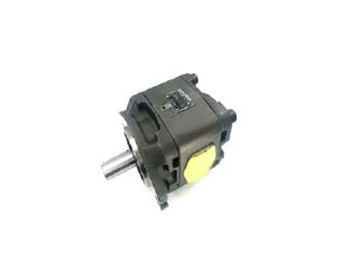

Масляный насосSunny (Америка) |
 |

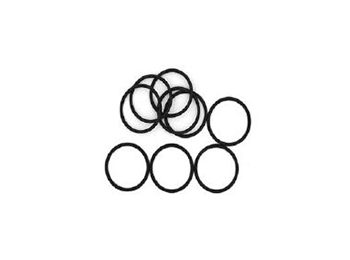

УплотнителиValka (Япония) |
 |
ЭлектрикаSchneider (Германия) |
 |
ШВПHiwin (Тайвань) |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Контроллер | ESA630 |
| Производитель | FABTEC |
| Код номенклатуры | КА-00064533 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 160 |
| Расстояние между колоннами, мм | 2600 |
| Глубина подачи (зёв), мм | 400 |
| Просвет, мм | 420 |
| Ход блока скольжения, мм | 200 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 3600 |
| Ширина, мм | 1650 |
| Высота, мм | 2550 |
| Вес FABTEC CNC-PBA 160 в упаковке, кг | 8800 |
Комплектация
Стандартная комплектация станка:
- Система управления: ЧПУ ESA 630 (на кронштейне)
- Гидравлическая система: REXORTH
- Вертикальные линейки: GIVI
- Электронные компоненты: SCHNEIDER
- Уплотнительные резинки (прокладки): производство США
- Гидравлический масляный насос: SUNNY производство США
- Главный мотор: SIEMENS
- Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
- Линейная направляющая с ШВП
- Сервомоторы INOVANCE
- Быстросъемные системы крепления верхнего инструмента
- Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
- Количество пальцевых блоков на заднем упоре – 3 шт.
- Передние опоры для подачи листа 2 шт.
- Защитное ограждение – боковое и заднее
- Переносная педаль с кнопкой экстренного отключения
|
|
|
|
Контроллер ESA 630 (сенсорный TFT экран 10 ") управление по осям 4 + 1, Y1+Y2+X+R + VХарактеристики системы ЧПУ: Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном. Графическое программирование высокого уровня с интуитивно понятным интерфейсом. Прямое управление любым типом сервоклапанов без необходимости использования внешних усилителей. Может управлять максимум четырьмя осями в любой комбинации, включая электрические тормоза и работу нескольких станков в тандемном исполнении. • Цветной графический 10-дюймовый дисплей с разрешением 1024x600 пикселей |
|
T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа |
|
|
ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider |
|
Стандартные матрица и пуансонВерхний инструмент (пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (матрица) – 4-х сторонняя многоручьевая матрица. |
|
|
Моторизированная система бомбирования (прогиба) столаОбеспечивает автоматическую компенсацию деформаций стола, вызванных приложением сил во время гибки. Это позволяет поддерживать высокую точность обработки и стабильное качество продукции, минимизируя необходимость ручных корректировок. Данная система улучшает воспроизводимость результатов, повышает эффективность производственного процесса и снижает риск брака |
| |
Задний упор с автоматическим перемещениемОсь Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)
|
|
|
Система крепления верхнего инструментаБыстросъемная система крепления верхнего инструмента обеспечивает значительное сокращение времени на смену инструментов, повышает производительность и точность операций, улучшает безопасность работы операторов и снижает эксплуатационные расходы |
|
|
Оптические линейки GIVI (Италия)Точность 0.01 мм |
|
|
Гидравлические клапанаHoerbirger (Германия) |
|
|
Гидравлическая системаBosch Rexroth (Германия) |
| |
Масляный насосSunny (Америка) |
|
УплотнителиValka (Япония) |
| |
ЭлектрикаSchneider (Германия) |
| |
ШВПHiwin (Тайвань) |
