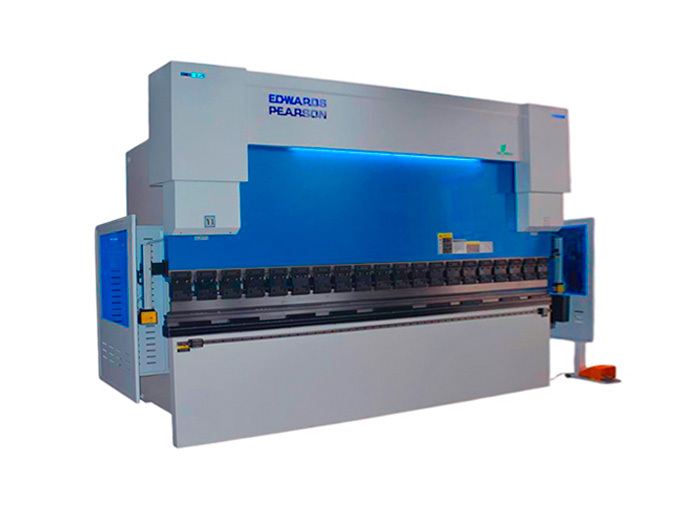

Вертикальный листогибочный пресс FABTEC CNC-PBA 170x2600 с ЧПУ DELEM DA-66T

Код товара: 101761

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Вертикальный листогибочный пресс CNC-PBA 170х2600 марка FABTEC применяется для гибки металлических заготовок с усилием до 170 тонн;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI (Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка с точностью позиционирования ползуна 0.01 мм;

• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы;

• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;

• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ DELEM DA-66T, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности;

• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки;

• Рабочий стол снабжен моторизированной компенсацией прогиба. Пропорциональный клапан используется для управления цилиндром стола для выполнения движения при подъеме для завершения действия гидравлической компенсации;

• На станке установлена современная система защиты рабочей зоны. Система крепления инструмента AMADA-PROMECAM.

Технические характеристики

Характеристика	Значение
Контроллер	DELEM DA-66T
Производитель	FABTEC
Страна-производитель	КНР
Рабочая длина, мм	2600
Усилие, т	170
Расстояние между колоннами, мм	2100
Глубина подачи (зёв), мм	400
Оси	4 +1 (Y1, Y2, Х, R + V )
Ход, мм	300
Просвет, мм	420
Ширина стола, мм	250
Рабочая скорость по оси Y, мм/с	160
Ход по оси Х, мм	600
Рабочая скорость возврата инструмента ось Y, мм/с	100
Рабочая скорость гиба ось Y, мм/с	10
Ход по оси Y, мм	200
Скорость перемещения заднего упора, мм/с	250
Точность позиционирования, мм	0.1
Электропитание, В/Гц	3x380/50
Мощность двигателя, кВт	11
Длина, мм	2900
Ширина, мм	1650
Высота, мм	2450
Вес FABTEC CNC-PBA 170x2600, кг	8000

Комплектация

Стандартная комплектация:

Система управления ЧПУ DELEM DA-66T (на кронштейне)
Гидравлическая система REXORTH
Вертикальные линейки GIVI
Электронные компоненты SCHNEIDER
Уплотнительные резинки (прокладки)
Гидравлический масляный насос SUNNY
Главный мотор SIEMENS
Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
Линейная направляющая с ШВП
Серво-моторы INOVANCE
Быстросъемные системы крепления верхнего инструмента
Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
Количество пальцевых блоков на заднем упоре – 3 шт.
Передние опоры для подачи листа – 2 шт.
Защитное ограждение – боковое и заднее
Переносная педаль с кнопкой экстренного отключения

Преимущества ЧПУ DELEM DA-66T:

Максимальное количество управляемых осей	4 +1 (Y1, Y2, Х, R + V) + система бомбирования)
Экран	17-дюймовый цветной TFT-дисплей (1280 × 1024 пикселей) Полное сенсорное управление (IR-touch) Ускоренная 3D-графика
Программное обеспечение	Profile-TL (автономное ПО) Поддержка импорта DXF (только гибы в одной плоскости) Поддержка Profile-T3D для сложных деталей
Функции программирования	Автоматический расчет ударов Программирование радиуса База данных коррекции угла обучения Программируемая скорость осей
Гибка и управление	Визуализация гибки в 3D Фильтр подбора инструмента и материала Программируемые свойства материала
Оснащение	Интегрированная OEM-панель Аварийный выключатель USB-порты Стандартная сеть Windows®
Дополнительные опции	Контроль поддержки деталей Программирование угла X1-X2 Компенсация прогиба рамы Интерфейс датчика изгиба и коррекции
Дополнительные интерфейсы	Интерфейс транспортера Считывателя штрих-кода Поддержка адаптера инструмента
Диагностические функции	Встроенный интернет-браузер Интегрированные функции помощи Диагностическая программа

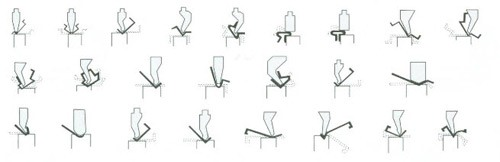

Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):

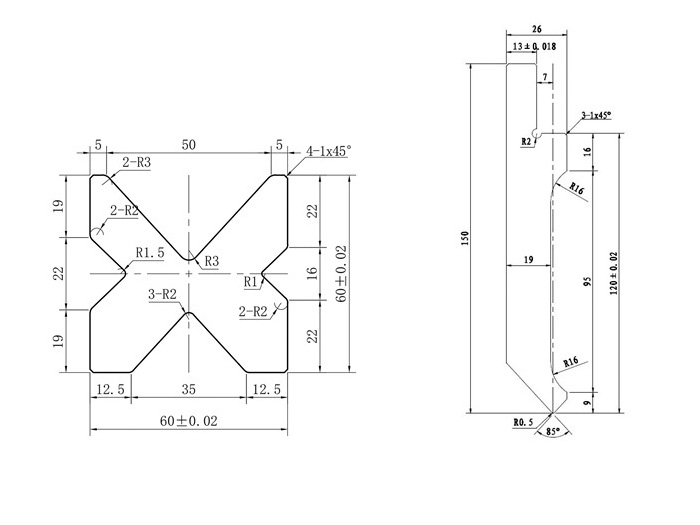

Пример инструмента для прессов с усилием 170 тонн (форма инструмента может меняться в зависимости от партии станков):

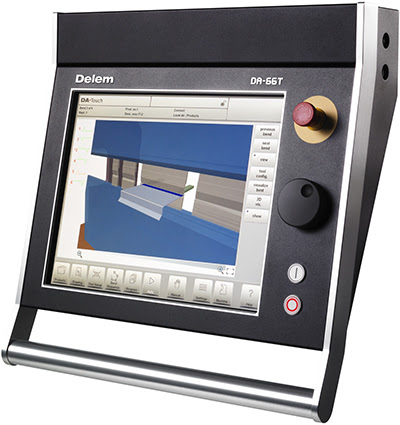

	Контроллер DELEM DA-66T 17" цветной TFT-дисплей с разрешением 1280 × 1024 пикселя Полное сенсорное управление (IR-touch) Интерактивное программирование с визуализацией гибки в 2D и 3D Автоматический расчет последовательности гибки Графический 3D-симулятор процесса гибки База данных инструментов и материалов Автоматический выбор инструмента Программируемая скорость осей Импорт DXF-файлов (гибы в одной плоскости) Поддержка Profile-TL (автономное ПО) и Profile-T3D (для сложных деталей) Интегрированные функции помощи и диагностики Встроенный интернет-браузер Стандартная сеть Windows®, USB-порты, аварийный выключатель;
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа;

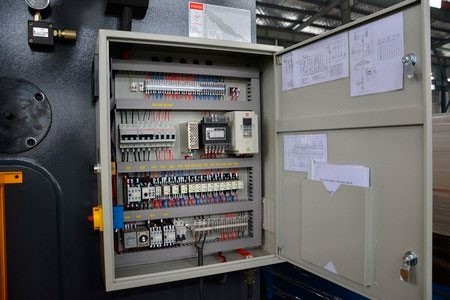

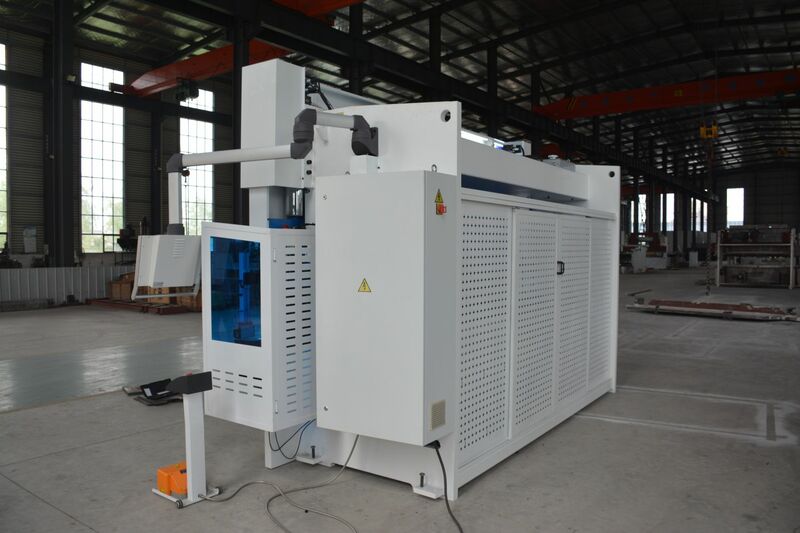

	Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider;

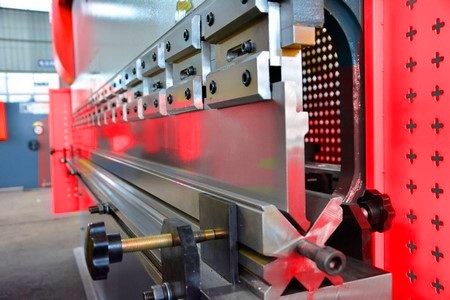

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam; Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица;

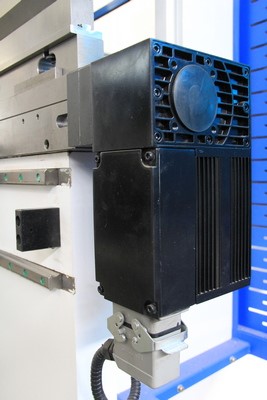

	Моторизированная система бомбирования (прогиба) стола

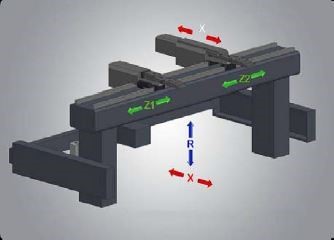

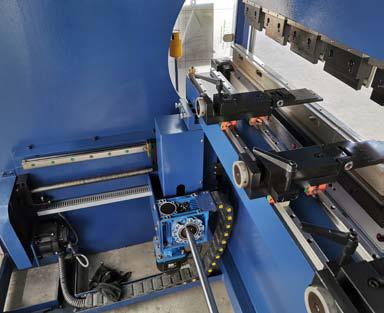

	Задний упор с автоматическим перемещением Ось Х (600 мм, скорость 250мм/с и R 200 мм/с)
	Система крепления верхнего инструмента Быстросъемная
	Оптические линейки GIVI (Италия) Точность 0.01 мм
	Гидравлические клапаны Hoerbirger (Германия)
	Гидравлическая система Bosch Rexroth (Германия)
	Маслянный насос Sunny (США)
	Уплотнители Sunny (США)
	Электрика Schneider (Германия)
	ШВП Hiwin (Тайвань)
	Серво-моторы INJVANC

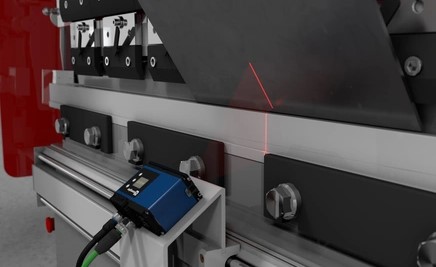

	Лазерная система измерения угл (дополнительная опция) Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. С управлением от контроллера – совместимо только с контроллером E-300;

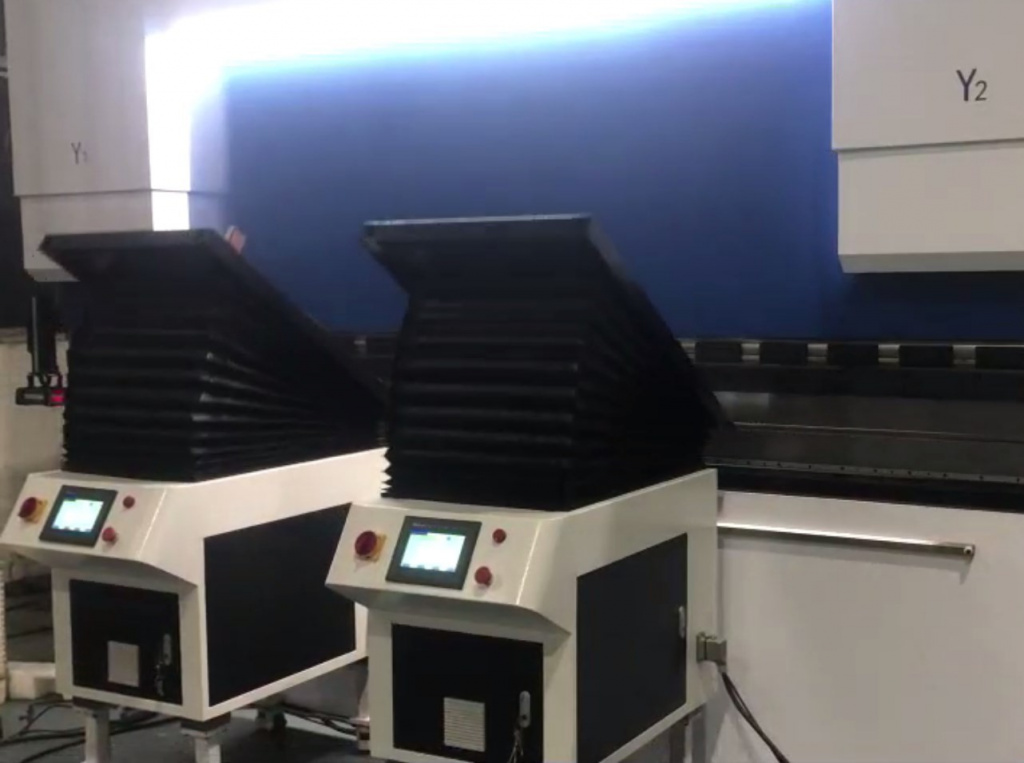

	Передние поддержки (гидравлические) с подъемом (дополнительная опция) Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
